Ethernetový modul pre rýchle analógové merania

PET-7H16M je rýchly merací modul s komunikačným rozhraním Ethernet na pripojenie k systému vyššej úrovne prostredníctvom siete Ethernet. Je vybavený ôsmimi vysokorýchlostnými analógovými vstupnými kanálmi s pamäťou FIFO pre 2048 vzoriek. Maximálna rýchlosť vzorkovania je až 200 kS/s pre každý analógový vstup. Rozlíšenie A/D prevodníka je 16 bitov.

Okrem analógových vstupných kanálov je modul vybavený aj štyrmi digitálnymi vstupnými a štyrmi výstupnými kanálmi.

Pre analógové vstupy je možné zvoliť vstupný rozsah. Digitálne výstupy majú ochranu proti skratu a preťaženiu. Modul PET-7H16M je vybavený aj ochranou proti ESD 4 kV a galvanickým oddelením vstupno-výstupnej časti modulu do 2 500 VDC.

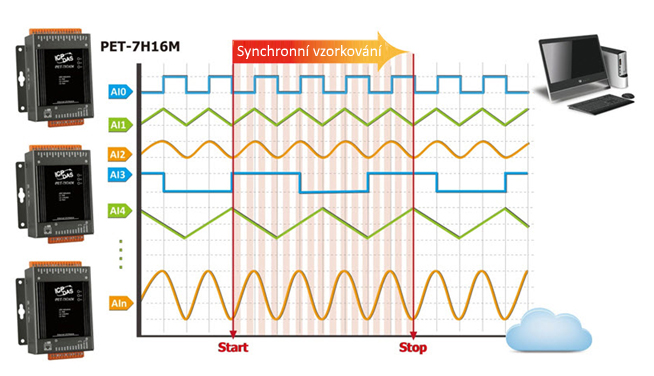

Modul PET-7H16M podporuje niekoľko režimov spúšťania A/D konverzie: softvérové, vzorkovanie externým hodinovým signálom a spúšťanie externým digitálnym signálom udalosti (Post-trigger / Pre-trigger). Softvérové spúšťanie A/D konverzie sa aktivuje príkazom z nadradeného systému odoslaným prostredníctvom portu Ethernet. Vzorkovanie potom môže prebiehať nepretržite alebo počas vopred určeného počtu vzoriek (režim N vzoriek). Pri vzorkovaní s externým hodinovým signálom sa vzorkovacia frekvencia A/D a počet vzoriek riadi externým elektrickým signálom. V režime spúšťanom udalosťou prostredníctvom digitálneho signálu sa parametre A/D konverzie konfigurujú prostredníctvom príkazu siete Ethernet pre určený počet vzoriek (režim N vzoriek) a samotné meranie sa spúšťa externým elektrickým signálom.
